SOFORT VERFÜGBAR!
So lange fahren wir schon Rallyes, nun wurde es wirklich langsam Zeit, auch unseren Kunden die Möglichkeit zu bieten, einen wirklich professionellen Rallyevorbau zu verwenden!

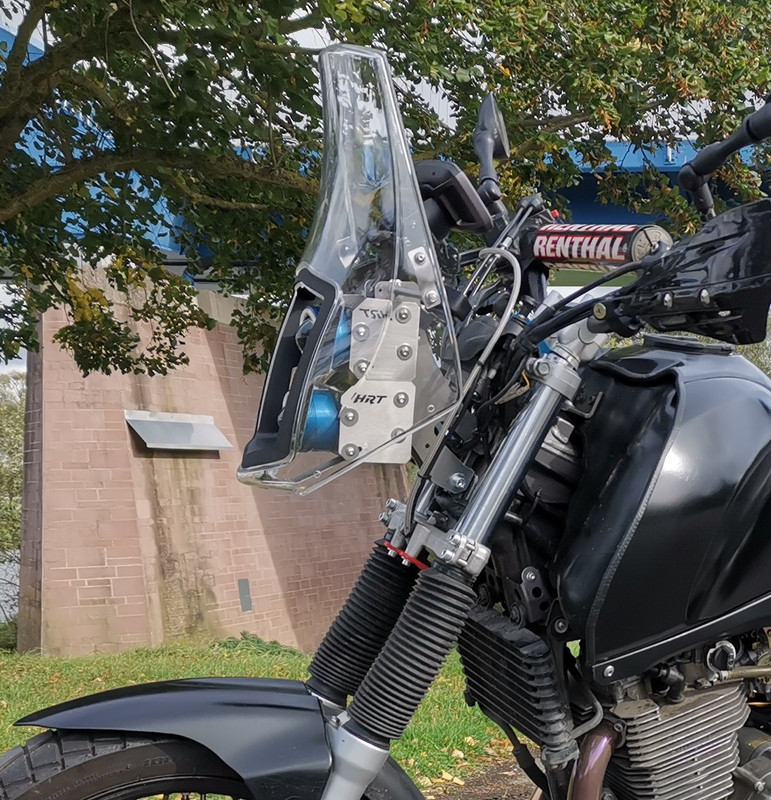

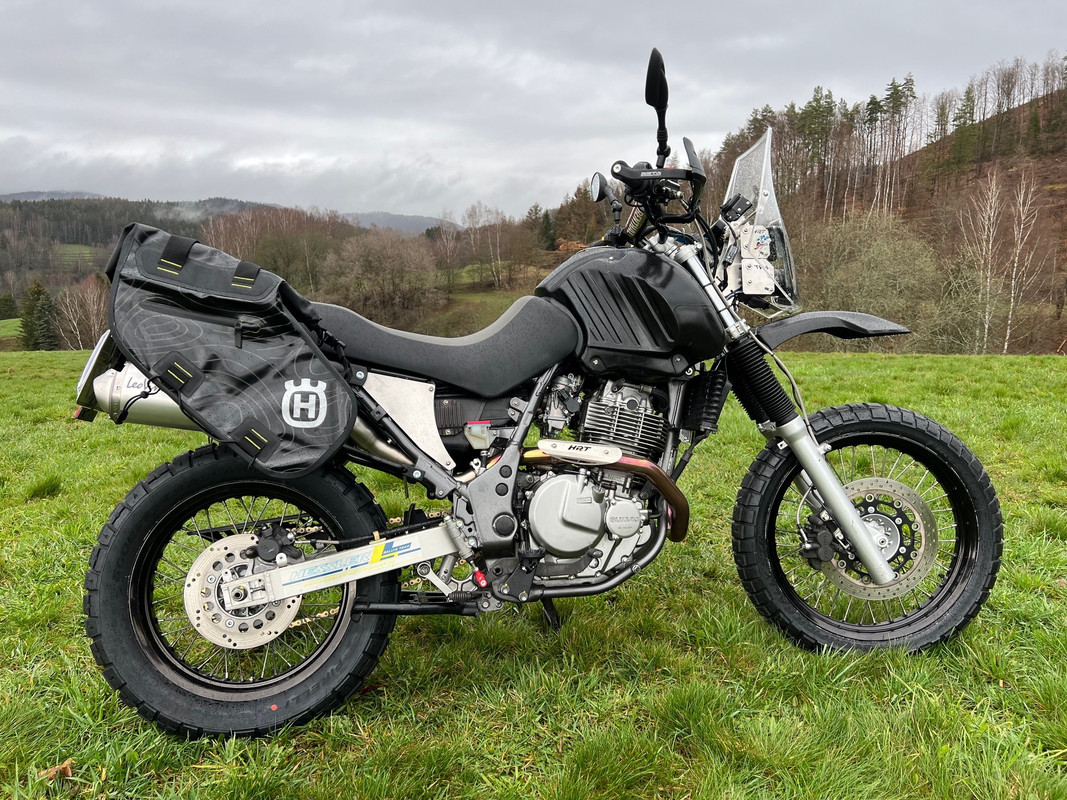

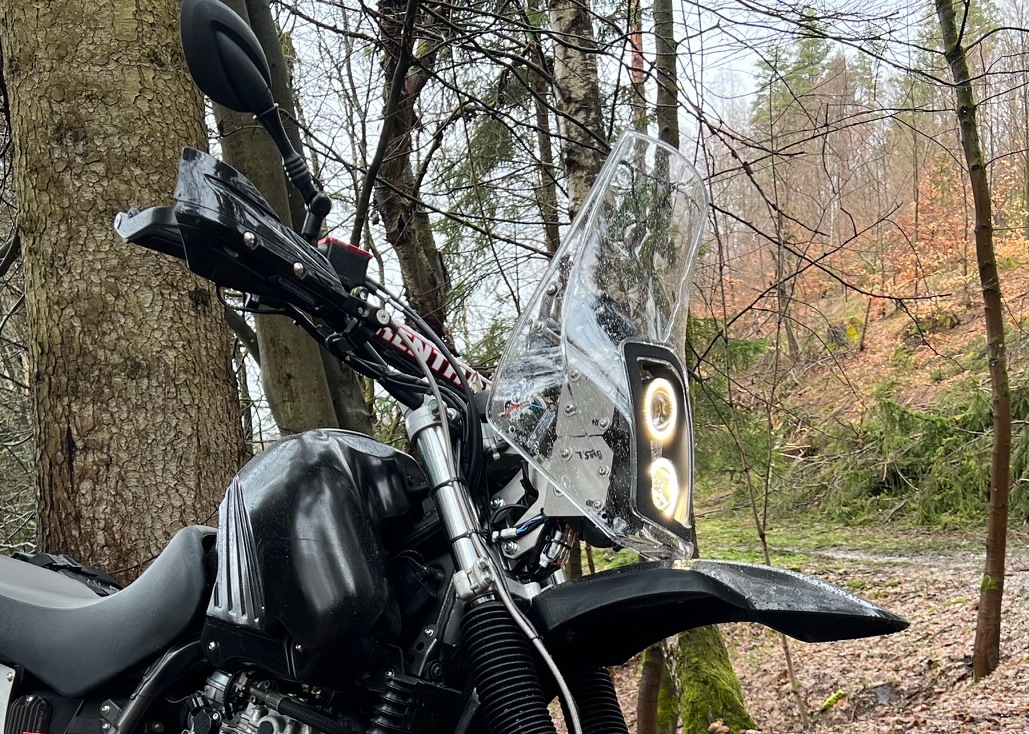

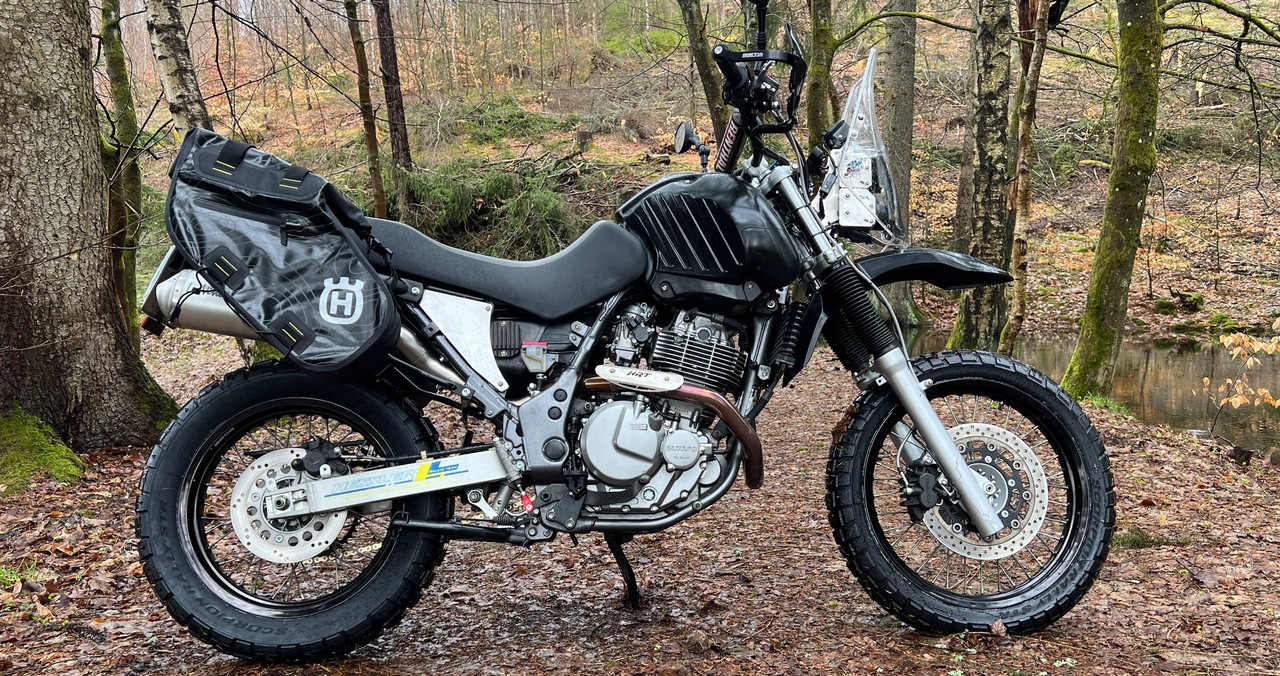

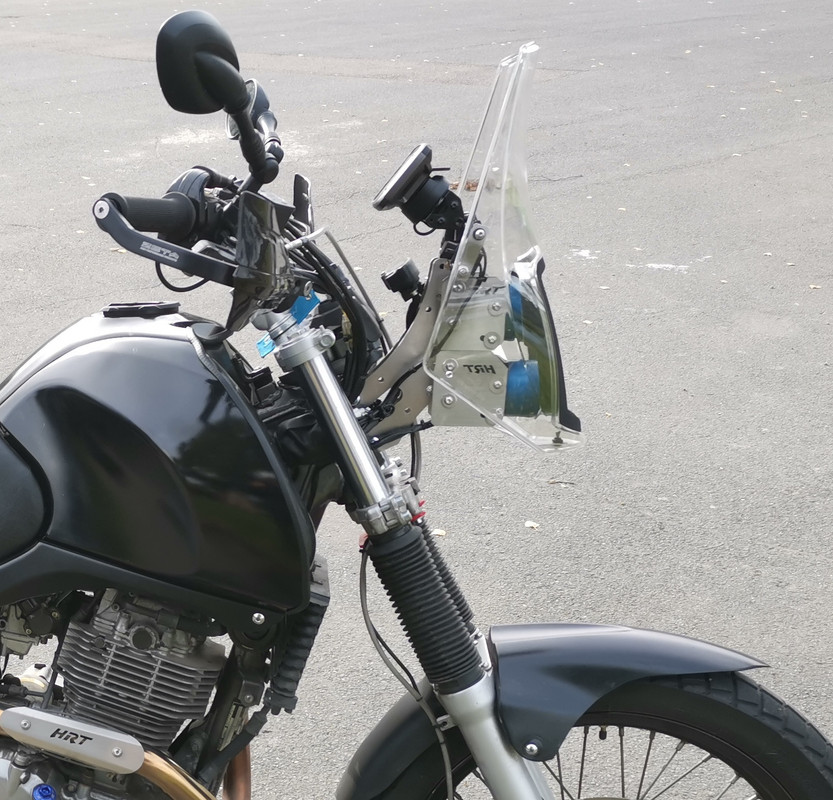

Dieser "Tower" eignet sich natürlich nicht nur für Rallyes! Wie auf unseren Fotos zu sehen, macht er gerade für "TET" Umbauten, also für Adventure - Touren richtig Sinn. Neben der Möglichkeit, eine wirklich tolles Licht zu verbauen, spart er Gewicht und bietet den perfekten Platz für Navigationslösungen.
Wir bieten Dir hier eine Technische Lösung, welche wir bei der von uns eingesetzten XF angewendet haben.
Das Kit liefern wir die so, dass Du einerseits noch individuelle Anpassungen vornehmen kannst (z.B. Höhe und Winkel des Roadbooks, verschiedene Scheinwerfer), aber auch so, dass Du nicht zu viel "basteln" musst, um das Kit an Deine XF anzubauen.
VIDEOS ansehen!
https://youtu.be/TKyLLXp0KVM?si=a57rFKl6EQ8xyoF5
und
https://youtu.be/7zw_UmCJiqk?si=gL4ackxvJEaAnBJp

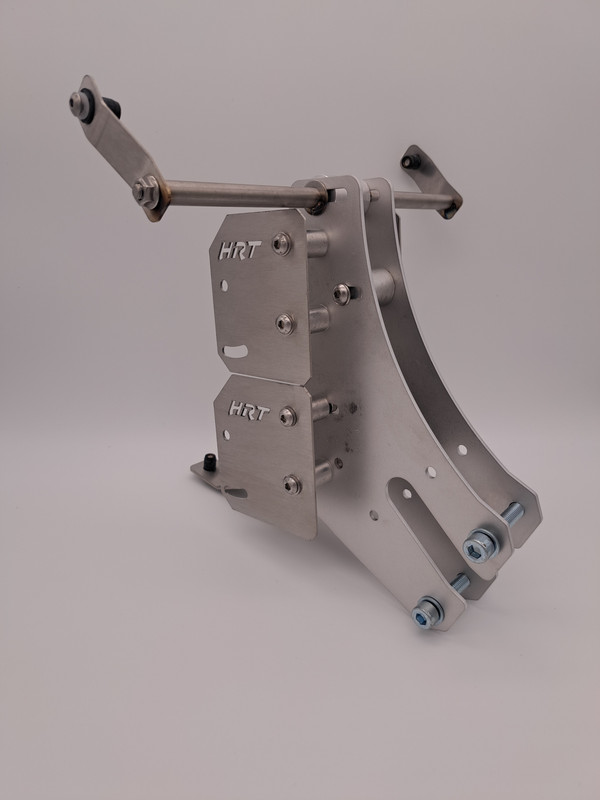

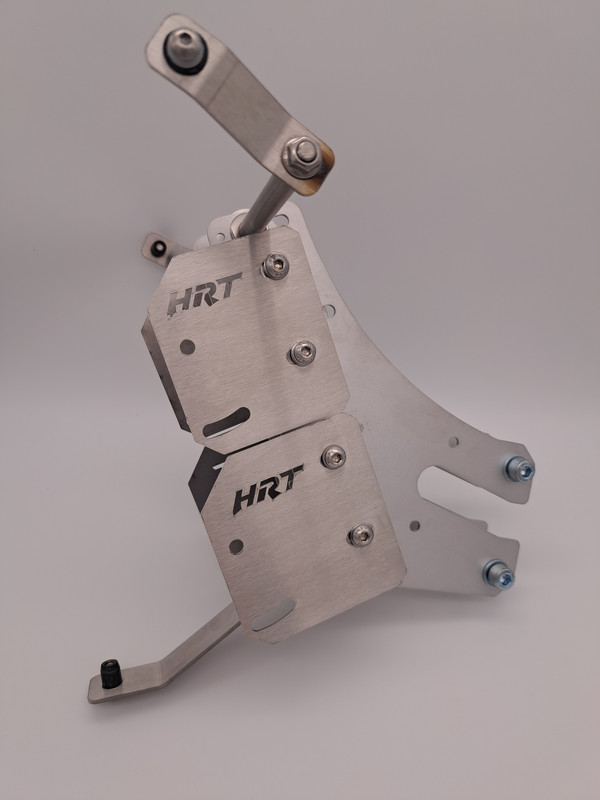

Speziell für die Freewind konstruierte Aluminiumplatten werden an den bei der XF 650 bereits vorhandenen Rahmenhaltern am Lenkkopf mit den mitgelieferten M8x45 Schrauben und M8 Muttern verschraubt.
4 Platten werden über Distanzbuchsen an diesen Aluminiumplatten verschraubt und dienen zur Aufnahme der Scheinwerfer.
Eine Buchse mit Außendurchmesser 22mm wird als Basis für die Aufnahme eine Navi-Halters oben zwischen den großen Platten mit einer M6 Gewindestange verschraubt, die außerdem noch die seitlichen Scheibenhalter fixiert.
Unten mittig ist ein VA-Schweißteil für die Stabilität vom Tower zuständig, der auch den dritten Aufnahmepunkt für die Scheibe zur Verfügung stellt.
Die Verkleidungsscheibe hat eine für den Straßenverkehr abnehmbare Scheinwerferabdeckung und wir liefern sie daher mit Gutachten für die Zulassung auf der Straße.
LIEFERUMFANG
2 Stück Halteplatte groß - Aluminium
2 Stück Scheibenhalterung mit Spanner M6x250mm - Edelstahl
1 Stück Scheibenaufnahme unten - Edelstahl
2 Stück Scheinwerferhalter links/rechts groß für unten - Edelstahl
2 Stück Scheinwerferhalter links/rechts klein für oben - Edelstahl
8 Stück Buchse 6,5x15x25mm für Scheinwerferhalter - Aluminium
1 Stück Buchse 6,5x22x30mm für Navihalter - Aluminium
1 Stück Buchse 6,5x22x20mm für Tachohalter - Aluminium
1 Verkleidungsscheibe mit Materialgutachten
Schraubensatz - Schrauben, Scheiben, Muttern:
2 Stück M6 Bundmutter - Edelstahl (für Scheibenhalterung mit Spanner)
2 Stück M8x45 Innensechskantschraube, 2x 8,4x16 Unterlegscheibe, 2x M8 Bundmutter - Stahl, verz.
3 Stück M5 Gummimutter, 3x Schraube M5x20 - Edelstahl, 3x Pu-Scheibe
8 Stück M6x40 Linsenkopfschraube, 8x Unterlegscheibe 6,4x12, 6x Bundmutter M6 - Edelstahl
1 Stück M6x30 Linsenkopfschraube, 3x Unterlegscheibe 6,4x12, 1x Bund M6 - Edelstahl (für Tachohalter)
8 Stück M5x12 Linsenkopfschraube, 8x Unterlegscheibe 5,3x15 - Edelstahl (für Scheinwerfer)
8 Stück Unterlegscheibe 5,3x15 - Edelstahl (als Distanz bei Einbau LSK)
TECHNISCHE DATEN
Material:
Aluminium, lasergeschnitten
Edelstahl WIG geschweißt
Schraubkonstruktion für optimale Stabilität
Gewicht Tower 1.30 kg
ZUBEHÖR
In unserem Beispiel haben wir die bei uns im Shop erhältlichen LED Scheinwerfer mit Zulassung verwendet,
für diese Scheinwerfer ist der Tower optimiert:
Produkt: 1626 - LED Doppelscheinwerfer KIT
Natürlich lassen sich auch andere Scheinwerfer anbauen.
Diese liefern wir ebenfalls eine Straßenzulassung (mit E-Prüfzeichen). Sie haben aber neben einem geringeren Preis auch eine deutlich geringere Leuchtkraft. Diese ist für normale Nachtfahrten sicher ausreichend, für Adventure Erlebnisse bei Nacht aber weniger geeignet.
Produkt: 1448 - LED Abblendlicht
Produkt: 1565 - LED Fernlicht small
---
In unserem Beispiel haben wir die bei uns im Shop erhältlichen KOSO Digitaltacho mit Zulassung verwendet,
für diesen Tachometer ist der Tower optimiert:
Produkt: 1529 - KOSO Digitaler Tachometer DB EX-02
Natürlich lassen sich auch andere Tachos anbauen,
hier musst Du dann selbst prüfen, ob sie hinsichtlich der Größe geeignet sind.
---
In unserem Beispiel haben wir die bei uns im Shop erhältlichen vibrationsgedämpften Navihalter verwendet,
für diesen Halter mit 22mm -Klemme ist der Tower optimiert:
Produkt: 5072 - Halterung Navigationssystem vibrationsgedämpft
Natürlich lassen sich auch andere Halter anbauen,
hier musst Du dann selbst prüfen, ob sie hinsichtlich der Größe geeignet sind.
ZULASSUNG
TOWER nicht erforderlich, da nur Hilfsrahmen und nur am Rahmen geschraubt.
SCHEIBE mit Materialgutachten zur technischen Eintragung
Zubehör Tachometer und LED Scheinwerfer/ Kit mit ABE Zulassung
